Vrata sa prekidom termičkog mosta

Sistem TERMO 65 VS i VP je namijenjen za izradu ulaznih vrata i sastoji se od grupa:

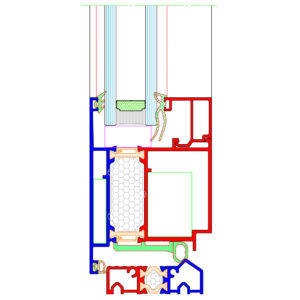

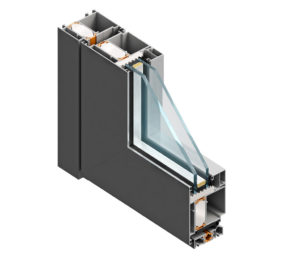

  • Termo 65 VS otvaranje vani (ulazna vrata sa staklenom ispunom)
  • Termo 65 VS otvaranje unutra (ulazna vrata sa staklenom ispunom)

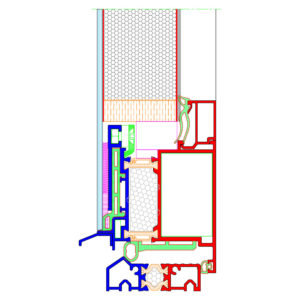

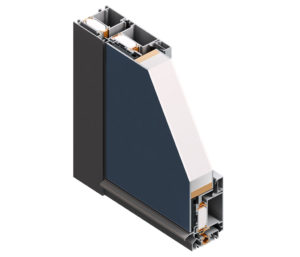

  • Termo 65 VP otvaranje unutra (ulazna vrata sa panelnom ispunom)

Sistem omogućava izvedbu različitih shema otvaranja:

  • jednokrilna vrata
  • jednokrilna vrata sa bočnim fiksnim dijelom
  • jednokrilna vrata sa fiksnim i otvarajućim nadsvjetlom
  • dvokrilna vrata
  • dvokrilna vrata sa bočnim fiksnim dijelom
  • dvokrilna vrata sa fiksnim i otvarajućim nadsvjetlom

Profili su izvedeni sa prekinutim termičkim mostom, osnovne ugradbene dubine rama 65 mm.
Prekid termičkog mosta postiže se poliamidnim trakama (22 i 18.6 mm za ram i 18.6 mm za krilo). Radi dodatnog poboljšanja termičkih karakteristika u komore profila se ugrađuju profilirani štapići od XPS -a (ekstrudirani polistiren – ʎ=0.035 W/m2K) i takvi profili dobivaju u nazivu slovo F. Brtvljenje između krila i rama izvedeno je EPDM brtvama.

Tehničke specifikacije

  • dubina rama: 65 mm
  • dubina krila: 65.6 mm
  • dubina ispune: do 51 mm
  • poliamidne trake: 22 i 18.6 mm (ram); 18.6 (krilo)
  • max. težina krila: 160 kg
  • zrakopropusnost: EN 12207 (klasa 4)
  • vodonepropusnost: EN 12208 (klasa 8A)
  • otpornost na udar vjetra: EN 12210 (klasa C3)
  • zaštita od buke: DIN 4109
  • protuprovalnost: EN 1627
  • proračun Uw koeficijenta: DIN EN ISO 10077-2 (≥1.7 Wm²/K)
  • osnovni materijal: EN AW-6060
  • materijal poliamidne trake: PA66 GF25
  • materijal brtvljenja: EPDM
  • površinska obrada: DIN 17611
  • kontrola kvalitete: DIN EN ISO 9001
